Surefire Custom E2d Triple XP-G2 R5 6500K

작성일 : 2023.03.09

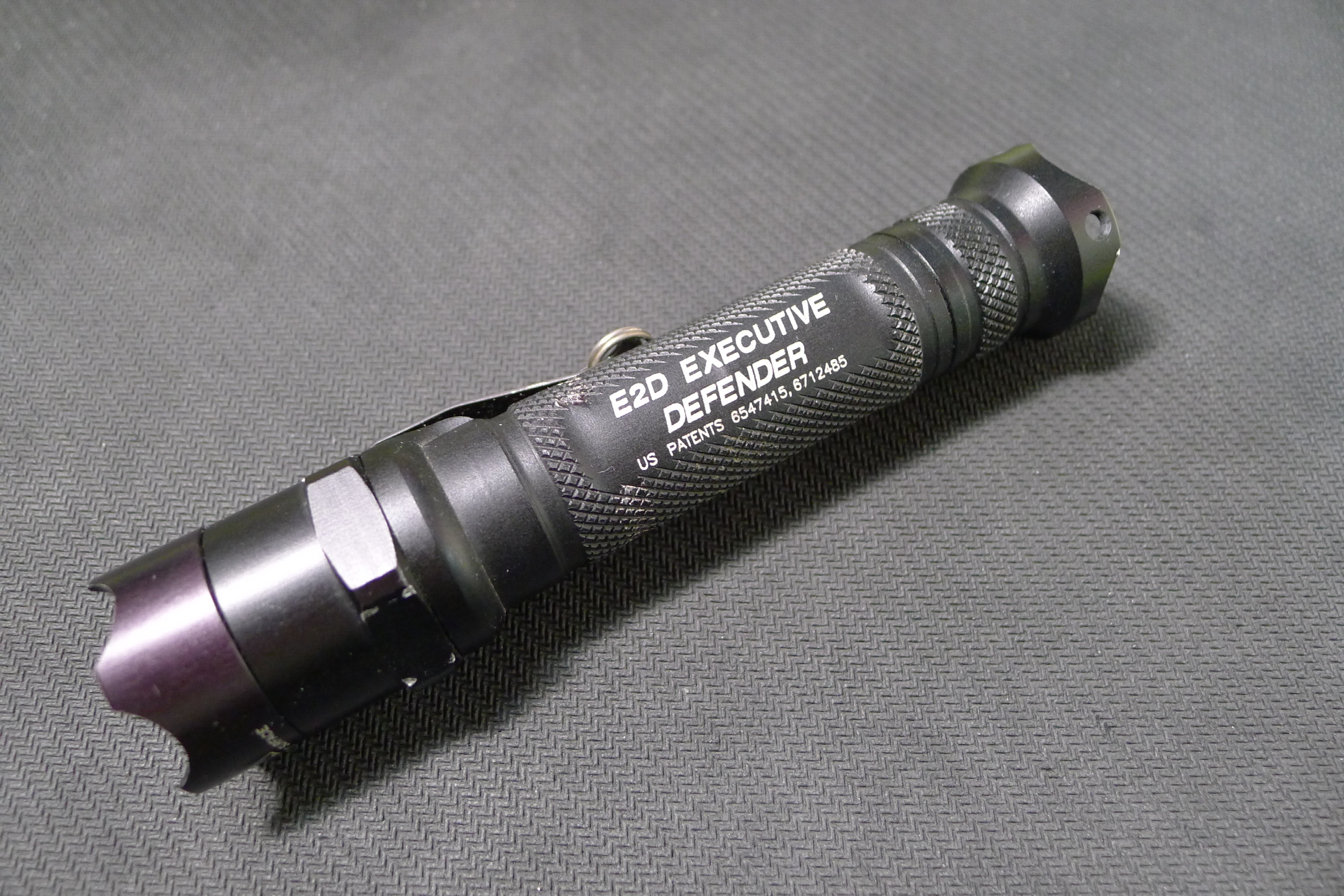

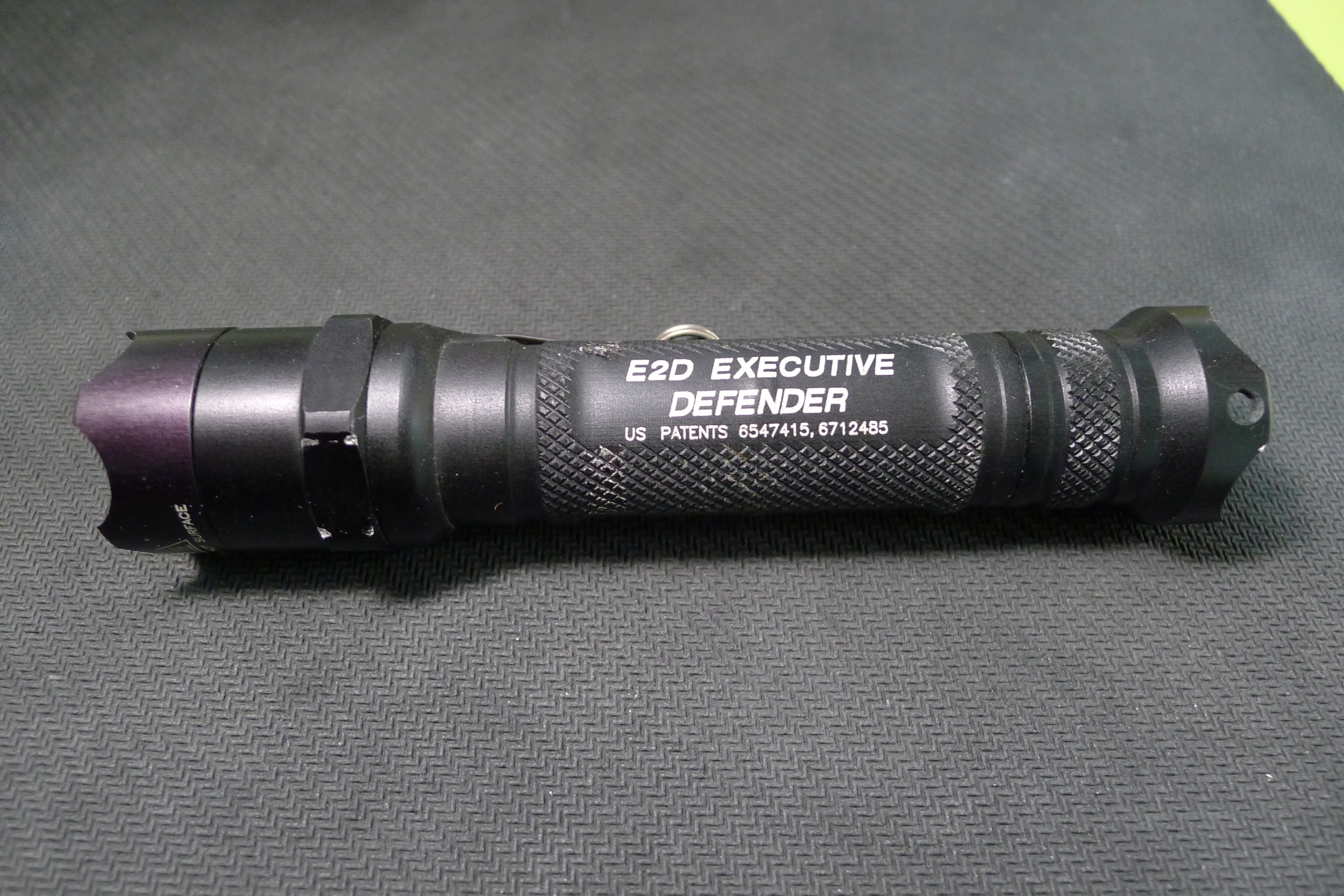

Surefire Custom E2d

Specs.
1. Triple Cree XP-G2 R5 6500K LED
2. Carclo 10507 Clear Narrow optic
3. Kaidomain KD2 v2 2800mA linear circuit, 2.5~4.5v, L-M-H setting
4. Al mcpcb
5. Custom brass Heatsink
6. No waterproof due to head bezel was opened and no glue on threads.
7. 18mm bored body fits with unprotected 18650 battery.

  (Has some dents on body and head surfaces. Also some dents on inner sides of body.





예전에 한참 슈어파이어 개조하면서 할 때 손댔던 건데 실패작이라서 별도 기록은 안했다가

늦게라도 하려고 사진만 간략히 찍어봤습니다.



기본은 슈어파이어 E2D 제논 모델을 기본으로 해서 한건데, 헤드는 기억나진 않지만, 기본 E2D와 다른 것으로 생각됩니다. 이유는 헤드 베젤 색상이 보라빛이 돌기 때문인데 신형 로고에 E2D 미사용품 개봉기를 보시면 헤드 아노다이징 색상이 검정빛입니다. (https://fdna.tistory.com/entry/Surefire-E2D-DEFENDER-XENON-New-in-Package)



앞서 실패라고 언급한 이유는 몇가지가 있는데



1) 헤드 내부를 가공하면서 선반 천(Chuck)에 찍힌 자국이 있음 (6각형 베젤면에 3군데 찍힘...)

2) 바디에서 척을 물리다가 미끌리면서 생긴 흠집 다수 있음

3) 바디 내경을 18650 배터리가 들어가도록 확장가공하면서 바디가 미끌리면서 선반기계에 물린 드릴에

   내부에 흠집 발생. 다행이 바디가 뚫리진 않았습니다. 예전에는 가공하면서(물론 제가 하는 건 아니고 선반집에 맡김)

   가공을 잘 못해서 바디에 구멍 뚤린 바디들도 다수 있었죠.. 역시 개조보단 순정이..



어쨌거나 LED도 지금에서는 구형인 XP-G2 R5 이고, 회로도 Kaidomain에서 구입한 Linear AMC7135 8개 장착된 건데

지금 Kaidomain가서 보니 판매하지 않는 드라이버네요..



드라이버 사양은 AMC7135 350mA*8개라서 2800mA 이구요.

세팅은 L-M-H 3단계로 했습니다.



회로 사양 (사진을 블로그에 넣어놓길 잘했네요. 판매처에서 없어지다니..)





아래부턴 사진들입니다.

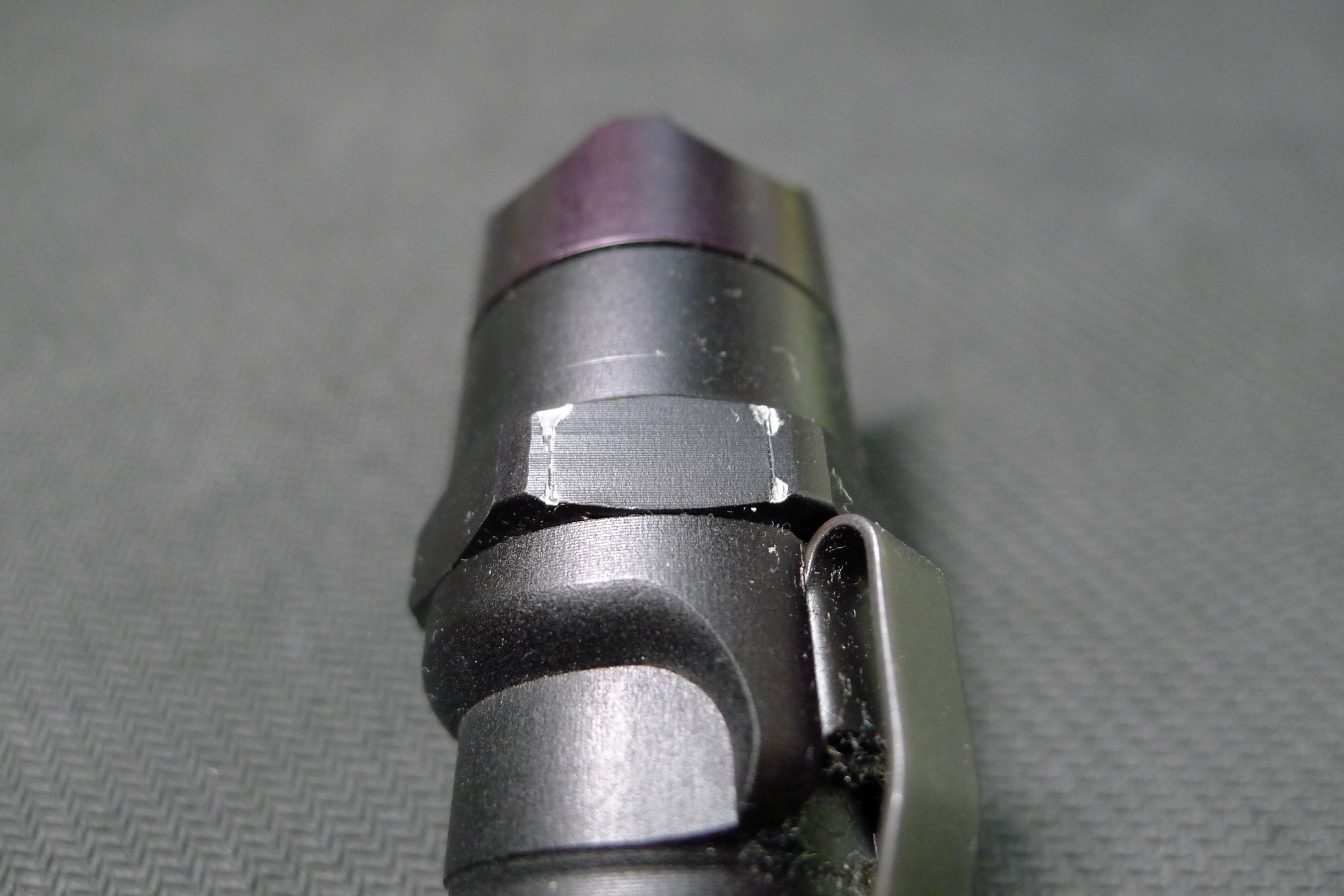

헤드 하부 쪽에 찍힘 선반 척 찍힘 사진

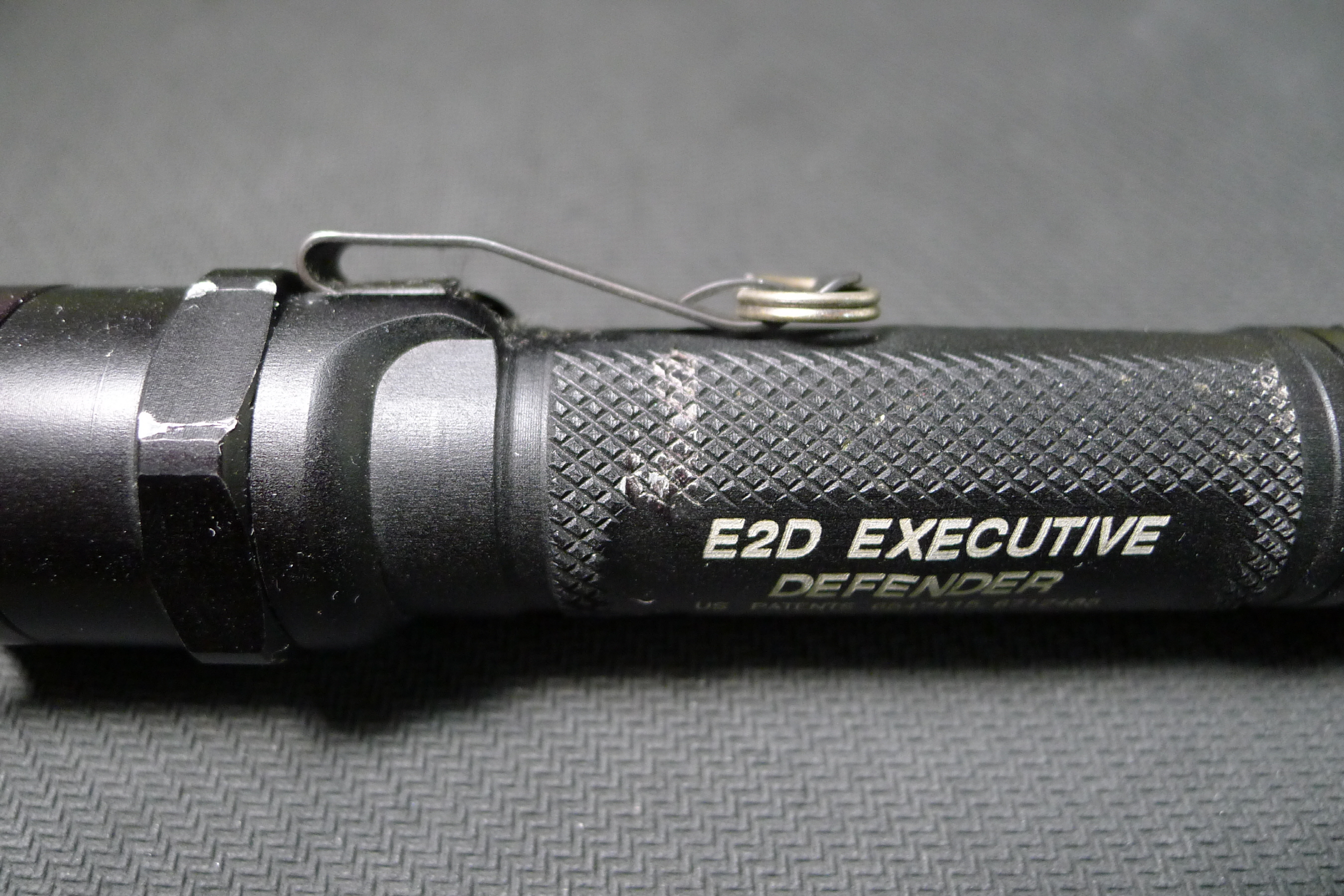

바디 흠집

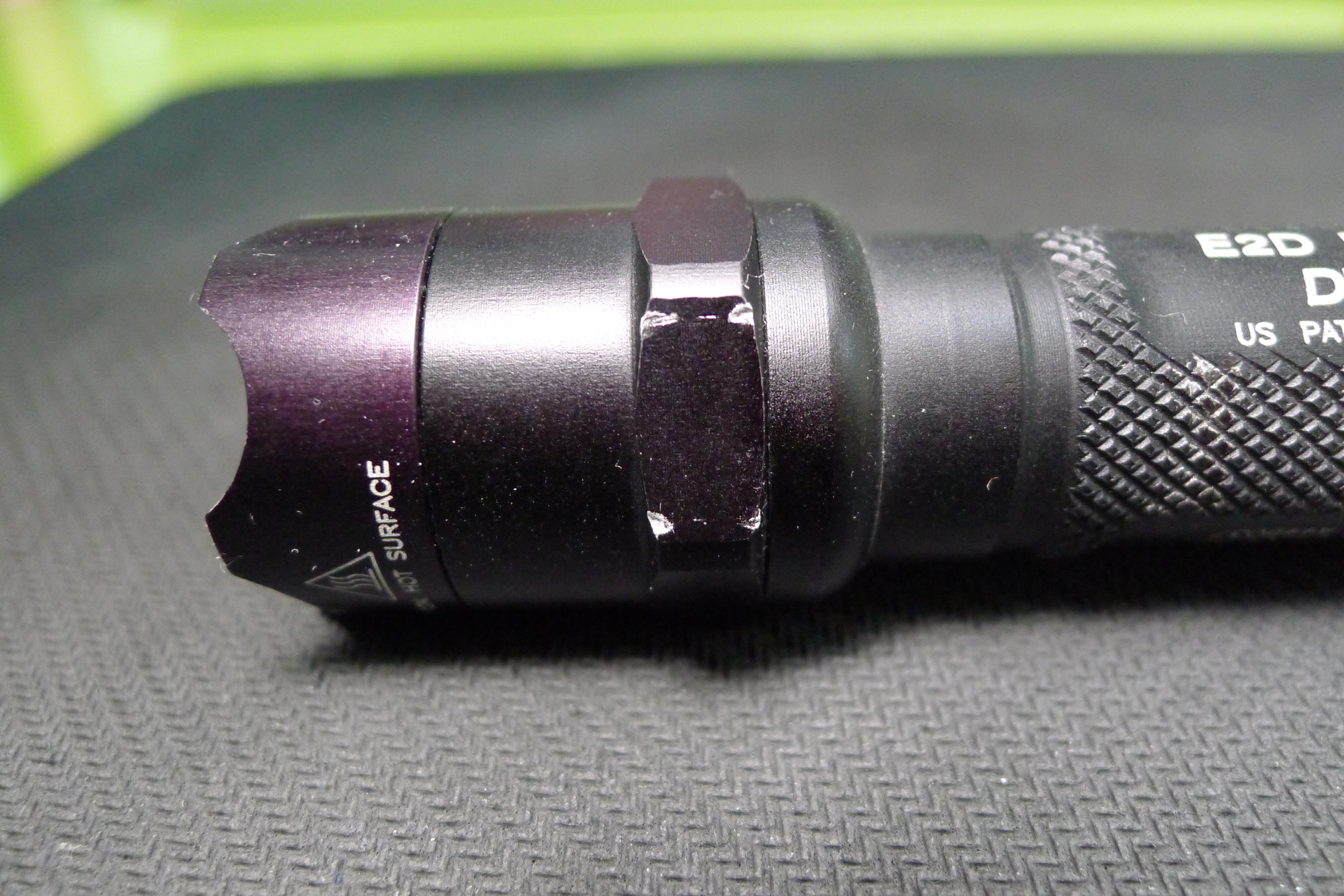

헤드 쪽에 흠집

Carclo Narrow Optic 이구요

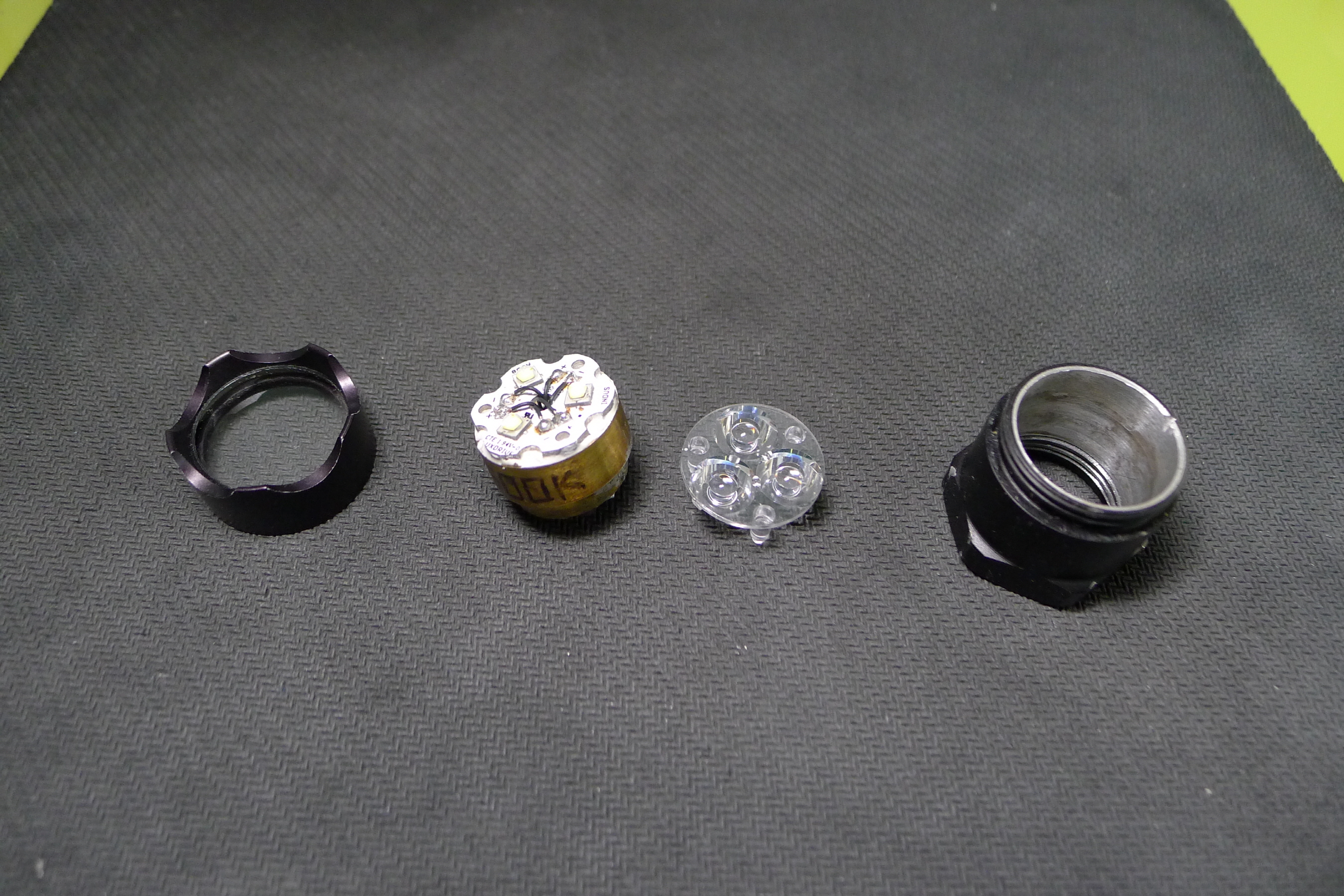

헤드 모듈 구성

LED 기판

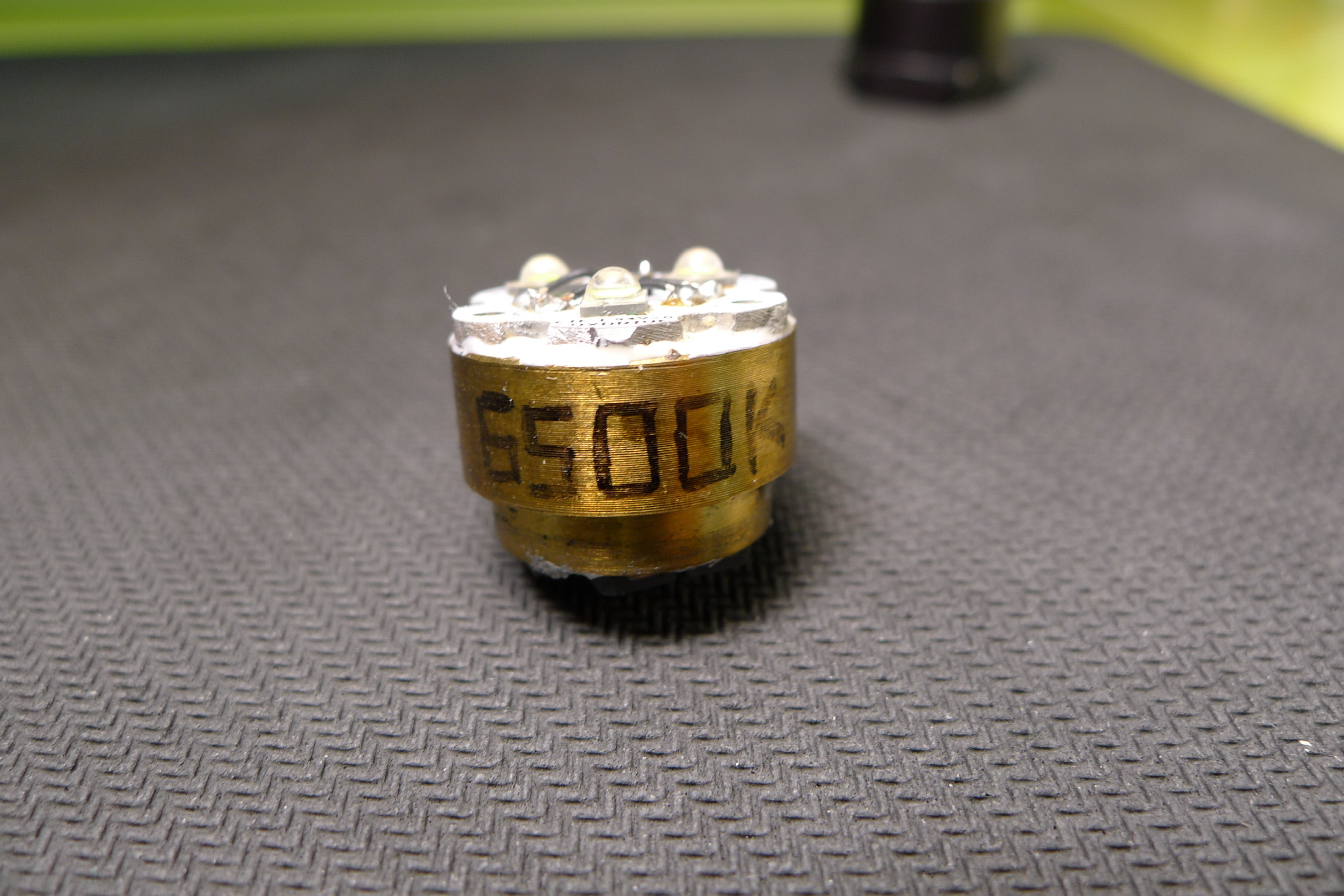

제작하면서 황동 heatsink에 R5 ,6500K라고 적어놨었어서 LED 사양을 기억했네요..

6500K (LED 색온도)

회로 모습

헤드 내부 가공 모습, 내경 20mm 입니다.

나사선은 그대로 있어서 LED모듈은 내경 확장부분까지만 들어옵니다. (바디 쪽으로 빠지지 않음)

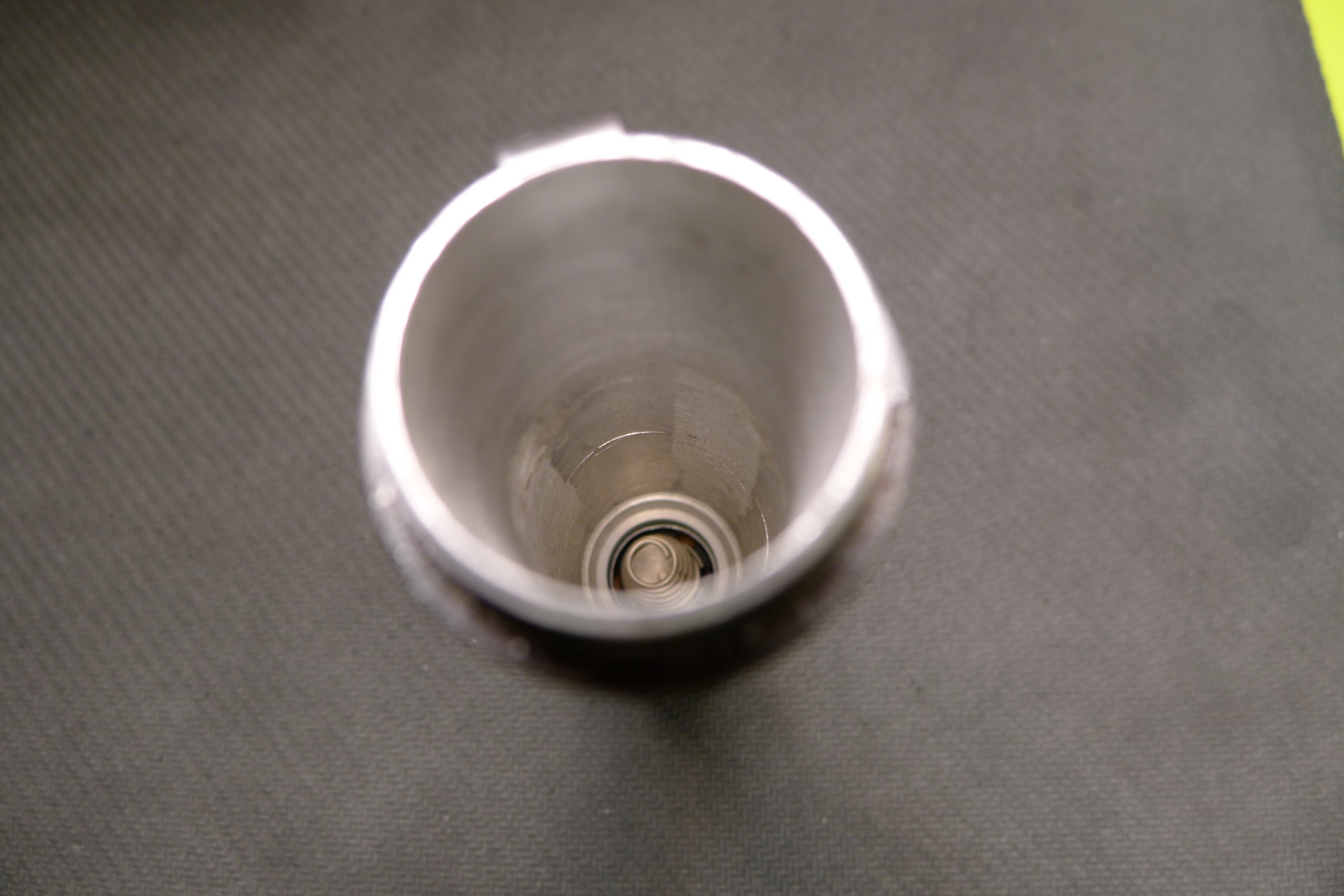

바디 내부 흠집 사진

흠집을 바디 표면에서 보면 살짝 볼록 솟아오른 모습이 보입니다.

18650 비보호 배터리가 들어가구요

Low Mode

Medium Mode

High Mode
